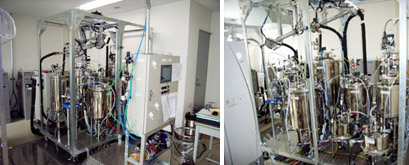

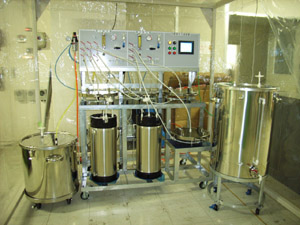

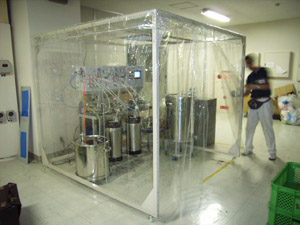

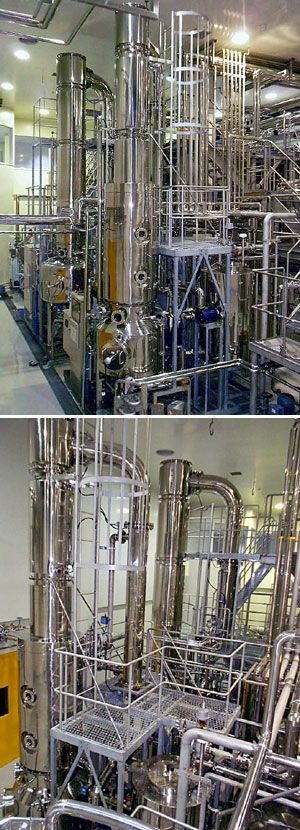

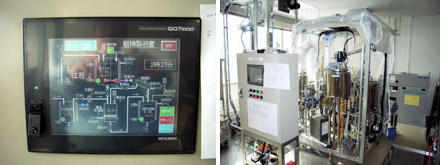

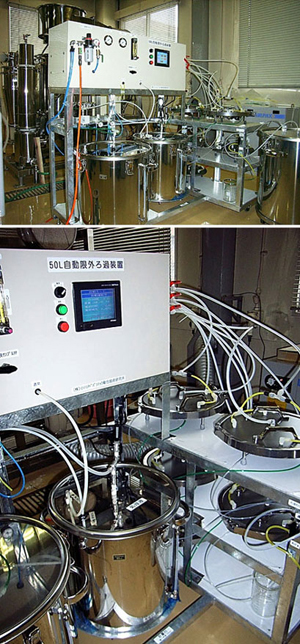

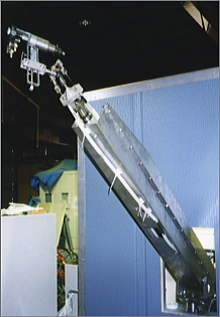

北海道バイオ産業クラスター紹介冊子 中小企業の瓦版 第1回ものづくり 日本大賞表彰式 J-Net21・中小機構 FRPの信成興業 Top >> その他の装置関連① 【機能性食品成分低分子量化反応槽600㍑×3連】 ＜主な装備、性能＞ 　 強酸性下の反応となるため槽はＦＲＰ製。 攪拌機、給排バルブを含め接液部分に金属は用いられていない。 加温（９０℃）冷却装置、可変回転数攪拌機装備の反応槽。 　条件に合わせた反応槽を設計製作いたします。 　 　 【300リットルカラム6連装置】 ＜主な装備、性能＞ 　機能性食品の有効成分を選択吸着し分離精製する大型カラム装置。酸性液の処理と、カラム内部の液面状況の目視可能性などの条件で、ＦＲＰ製である。 【タモギ茸抽出セラミド濃縮装置 50㍑/時処理】 ＜主な装備、性能＞ 　乾燥したタモギ茸からエタノール抽出したセラミドの 10倍濃縮装置。 　減圧下で低温蒸留しエタノールを回収（抽出用に再利用）すると共にセラミド含有の濃縮液状成分を得る。処理温度を上げることで、簡単に能力の増加を図ることが可能。 ＜写真：北海道南幌町 ㈱スリービー 納入機＞ 【機能性食品有効成分溶液濃縮装置300㍑/時】 ＜主な装備、性能＞ 　水希釈エタノールにて抽出した、機能性食品成分を、水、エタノールの分留凝縮を行い、エタノールの回収と原液の10倍の濃縮が可能。 　 原液の供給～製品の取り出しまでの自動運転が可能。 ＜写真：札幌市 アミノアップ化学㈱ 納入機＞ 【発泡ウレタン壁面塗布試験装置】 ＜主な装備、性能＞ 　断熱材としての発泡ウレタンを、多くの条件下で発泡試験を行う、壁面に対するスプレー試験装置。 　アーム先端に取り付けられたガンの移動速度は、３ｍ/秒と高速で、一般の多間接塗装ロボットでは全く対応不可能であり、発想の転換から設計を始めざるを得なかった。多くのロボットメーカーとの設計競合に勝って受注納入したユニークなオリジナル設計の高速ロボット。 　壁面に対するガン取り付け部の直角性、等間隔性をユニークなサーボ駆動技術で解決し、特殊なリンク機構の構成で３ｍ/秒の高速運動を実現したオリジナルロボット。 ＜写真：㈱ブリヂストン　戸塚工場　納入機＞ 装置全景、フレーム外観 抽出攪拌容器、アセトン回収蒸留装置 【プロティオグリカン抽出処理装置】 ＜主な装備、性能＞ 　鮭の氷頭軟骨から、機能性材料を抽出する装置の一部。 　軟骨組織の洗浄処理と処理アセトンの再生回収装置。 制御盤及び作業面の装置 処理溶剤の減圧終乾燥装置制御盤 ＜写真：釧路市 ﾊﾞｲｵﾏﾃｨｯｸｼﾞｬﾊﾟﾝ㈱ 納入機＞ 【舞茸抽出物の分子量別分離精製装置】 2回路自動限外濾過装置 処理条件入力：タッチパネル対話式入力 処理量：18㍑ ×2回路　膜面積：600c㎡×4枚設置可能 薄め液：60㍑ 最終ろ液容器：100㍑ クリーンブースに設置状態 ＜写真：新潟県 南魚沼市 雪国まいたけ㈱　納入機＞ 【白樺ベチュリン抽出精製装置】 対話式GOT操作パネル　　　　　　粗ベチュリン精製装置 装置配置の全景 左・溶剤再生装置×2基　　中央・精製装置　　右・抽出装置 白樺樹皮からのベチュリン抽出装置 ＜写真：室蘭工業大学（Ｈ21年度 地域イノベーション開発事業＞ 【リグニン誘導体の濾過分離装置】 木材の鋼製成分であるリグニン誘導体からの分子量別成限外濾過離装置 処理量５０㍑/バッチ 　　　 　　　 　　　 ＜写真：つくば市　森林総研究所　平成22年3月納入＞ 【ポリフェノール蒸留濃縮装置】 ライチ由来ポリフェノールをエタノールにてカラム抽出後の処理 エタノール４０％濃縮分離装置 ６００㍑/時　処理装置　　３００㍑/時濃縮装置　２基同時納入 　　　 　　　 　　　 ＜写真：札幌市（株）アミノアップ　平成24年1月納入＞ 【汽水分離装置】 温泉、井戸からのメタンガス分離装置 　　　 　　　 ＦＲＰ成形関連技術を生かした、大型装置の設計製作 ＜写真：温泉施設、娯楽共同浴場施設など多数の実績＞ HOME/会社概要/理化学装置関連/その他の装置関連① /その他の装置関連②/ENGLISH
